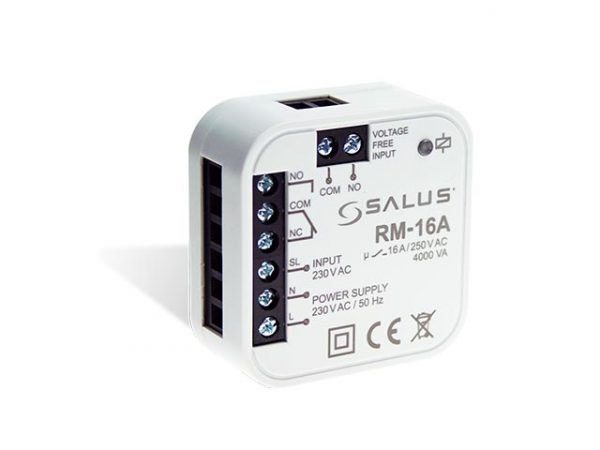

RM-16A

460  (380  bez DPH)

Katalogové číslo: 5903669088318 Kategorie: , ,

Popis

Modul pomocného relé RM-16A spíná a rozpíná obvod. Rozšiřuje možnosti výstupního kontaktu zařízení.

Zde jsou některé příklady aplikací modulu RM-16A.

1. Připojte termostat s napěťovým výstupem 230V (např.VS30 / RT200 / ERT20 / ERT30 / ERT50 /VS10) pro plynový kotel, který vyžaduje beznapěťový kontakt NO / NC / COM.

2. Připojte termostat teploty se spínaným kontaktem NO / COM (např. 091FL) do kotle, který vyžaduje NC / COM (rozpínací kontakt).

3. Připojte přijímač s větším výkonem než dovoluje relé v termostatu. Maximální zátěž nesmí přesáhnout 16A.

4. Připojte k centrální svorkovnici (KL06 / KL08NSB / KL08RF / KL10 / KL10RF) jiné zařízení než termoelektrické pohony, např. chcete-li připojit čerpadlo nebo elektrické topné rohože namísto termoelektrického pohonu.

Technické parametry

Napájení

230V AC 50Hz

Maximální odporová zátěž

16 A

Vstupy

NO / COM – připojení termostatu s beznapěťovým výstupem NO / COM
SL – připojení termostatu s napěťovým výstupem 230V

Výstupy

NO / COM / NC – beznapěťový kontakt

Rozměry [mm]

47 x 47 x 20

Ke stažení

Návod pomocné relé RM16A
