BTRP230
2 420 Kč (2 000 Kč bez DPH)
Termostat do rámečku
Návod BTRP230
Prohlášení o shodě - BTRP230

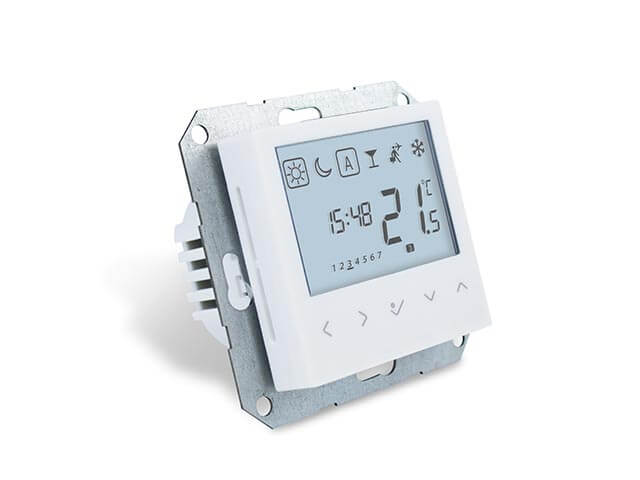

BTRP230(50) je nástěnný pokojový termostat určený pro montáž do rámečku 55 x 55 mm, vhodný k regulaci podlahového vytápění. Umožňuje značnou úsporu díky možnosti přesné kontroly požadované teploty a udržování stálé teploty v místnosti s tepelnou setrvačností. Termostat musí být připojen k centrální svorkovnici, pomocí níž může ovládat denní termostaty – signál NSB je přepne na ekonomickou teplotu. Termostat umožňuje vytvářet vlastní harmonogramy teplotních změn, které jsou pak společné pro všechny termostaty (v závislosti na týdenním termostatu). Teploty se nastavují individuálně na každém termostatu.
Základní vlastnosti:
- montáž do rámečku 55×55 mm
- tiché spínání
- funkce PWM – zajišťuje přesné udržování nastavené pokojové teploty
- funkce VP – chrání termostatické ventily před zaseknutím
- týdenní programování
- 3 úrovně teploty: komfortní, ekonomická, protizámrzná
- programování – 6 časových úseků za den
- funkce NSB (noční snížení teploty, při konfiguraci jako hlavní (MASTER) termostat u skupinového zapojení termostatů)
- automatické přepínání vytápění / chlazení přes svorku CO
- funkce blokování chlazení
- ochrana proti vysokým / nízkým teplotám
- intuitivní ovládání pomocí dotykového displeje
- tloušťka po montáži do instalační krabice 60 mm – 13 mm
- možnost připojení k svorkovnici KL08NSB nebo KL06-M (230V)
Upozornění: pro garantovanou kompatibilitu rámečků, doporučujeme rámečky ABB LEVIT, které naleznete ZDE.
Připojení:
L | Fázový vodič |
N | Nulový vodič |
SL | Spínaný výstup |
NSB | Signál snížení teploty |
CO | Přepínání vytápění / chlazení |
S1 | Podlahové teplotní čidlo (volitelné) |
S2 |
Technické informace
Napájení termostatu | 230V AC 50Hz |
---|---|
Maximální odporová zátěž | 0,5 A |
Spínání | Napěťové 230V |
Rozsah řízení teploty | 5-35°C |
Citlivost teploty | 0,5°C |
Hystereze | ±0,25°C nebo ±0,5°C |
Rozměry termostatu [mm] | 71 x 71 x 46 |
Seznam výrobců rámečků o rozměrech 55×55 mm
Berker | Siemens | Elko | Kopp | Merten | Gira | Busch Jaeger | Jung | ABB |
S.1 | Delta line | RS 16 | ALASKA | 1-M | Standard 55 | Carat | AS | Levit® |
B.1 | Delta vita | Plus | Atelier M | E2 | Pur Edelstahl | A 500 | Levit®M | |
B.3 | Delta miro | M-Smart | Event | Solo | A plus | |||
B.7 Glas | Delta profil | M-Arc | Espirit | Future | A creation | |||
M-Star | Profil 55 | Future linear | ||||||
M-Plan | E22 | CZ Future | ||||||
M-Plan II | Busch-balance® SI | |||||||
M-Plan metal | ||||||||
M-Plan Glas |
